光伏小知識丨新能源并網的關鍵技術——新能源機組及場站聚合仿真建模；大規模新能源并網有功頻率分析與控制。

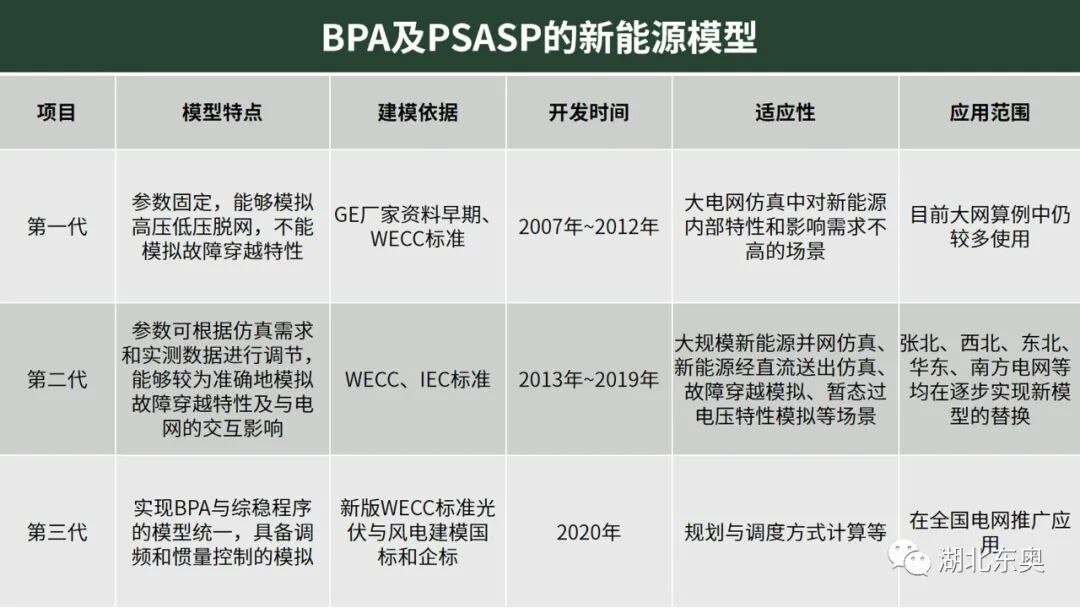

新能源機組及場站聚合仿真建模

風電場——等值模擬方法

臺數眾多、星散分布，如何高效、精確仿真模擬——按容量加權平均等值

大規模新能源并網有功頻率分析與控制

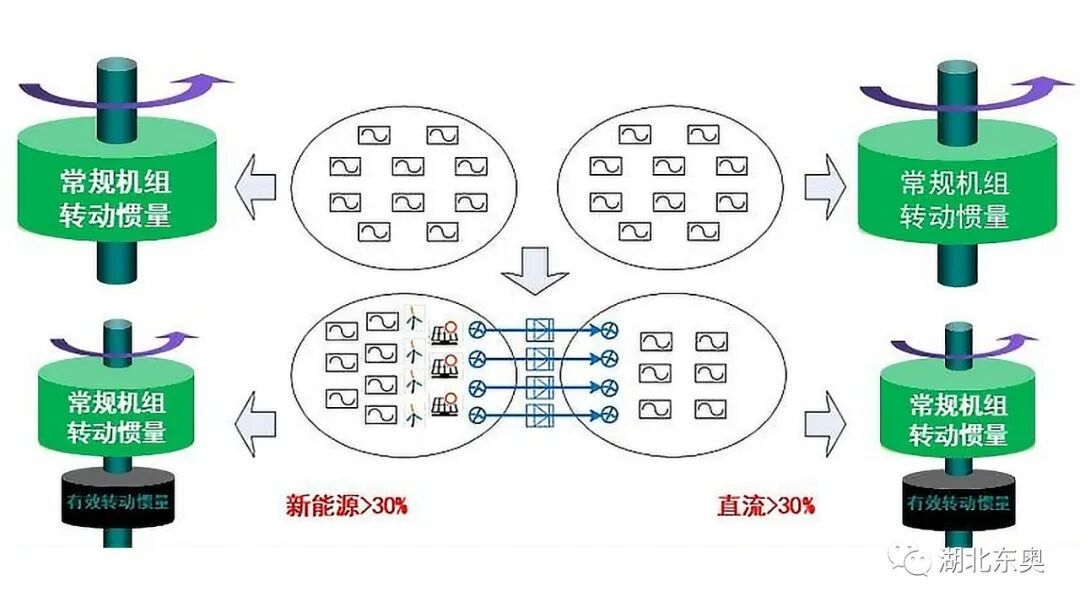

新能源接入頻率安全及控制

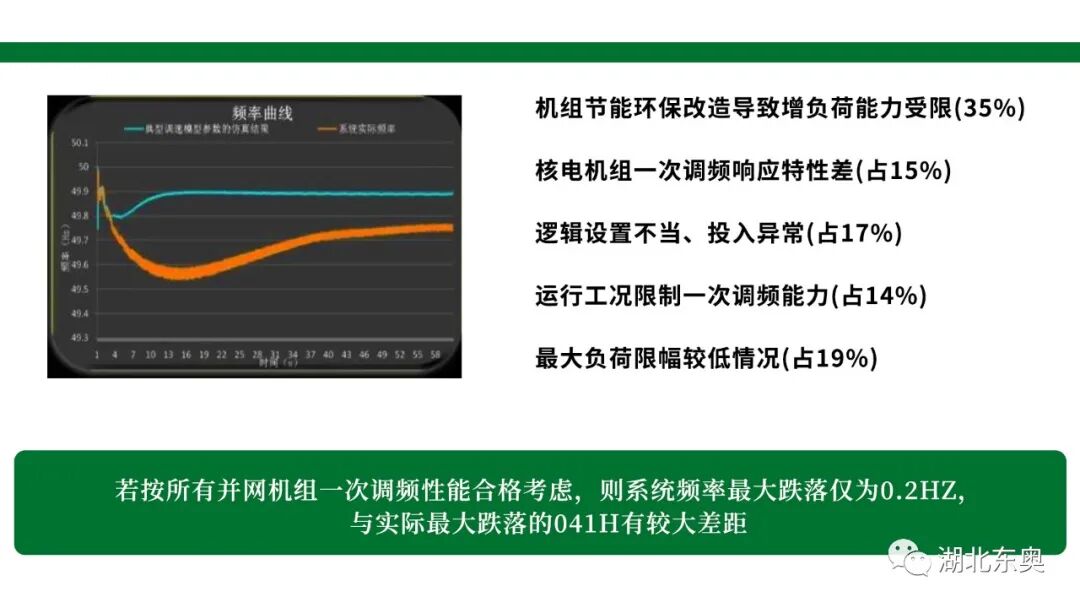

2015年9月19日，錦蘇直流雙極閉鎖，華東電網頻率跌至4956Hz，近+年來首次跌破49.80Hz，頻率越限長達221秒。

事故期間華東主力機組中，僅有 20%的機組-次調頻響應性能滿足標準要求，其余80%均不合格，16%的機組甚至出現反調特性

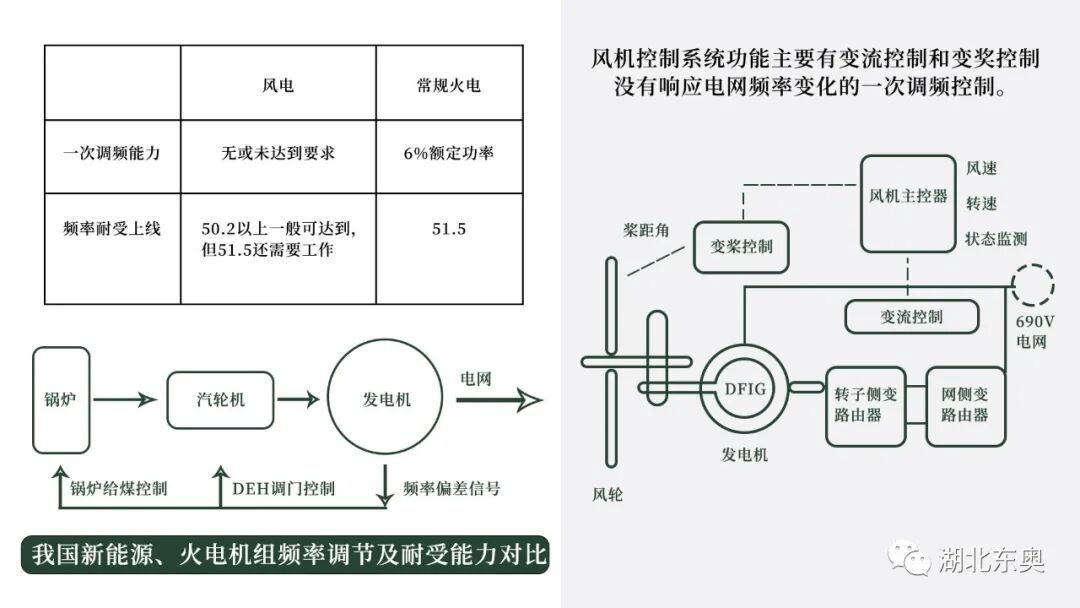

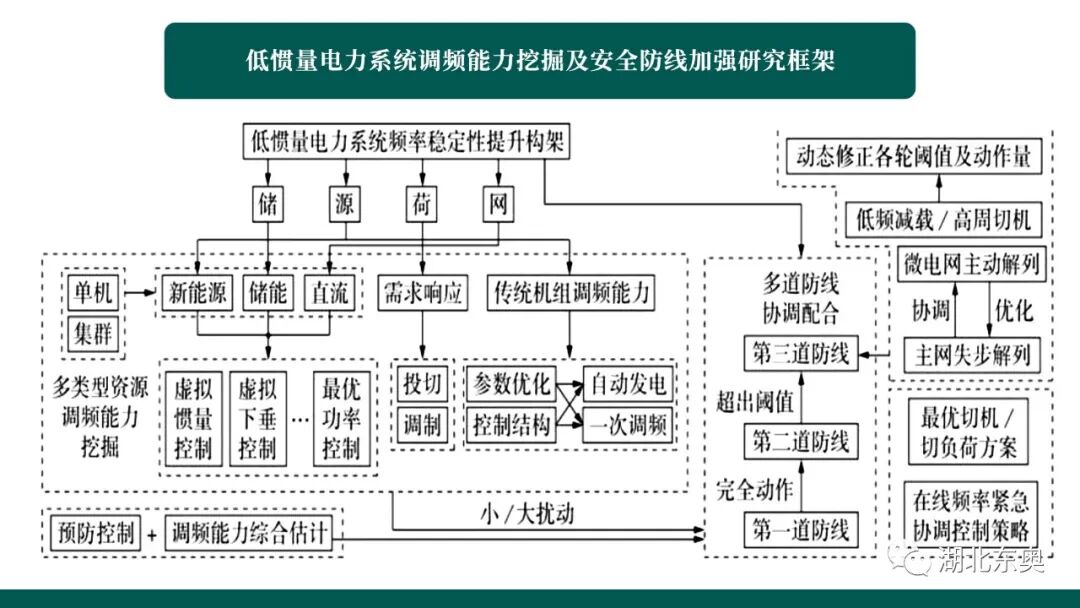

隨著新能源場站一次調頻技術的發展，按照“調頻權責明晰、各類型機組協同配合的總體思路，結合各調頻資源的特性及電網的調頻需求，從時間尺度、調頻能力及穩定型等方面提出多調頻資源協調配合原則及策略。

快速頻率控制時間維度需求:

利用新能源參與電網頻率響應的快速性，補償常規電源機組一次調頻功能在0~5s內快速性的不足，在05s內釋放調頻能力，即在時間維度上，與常規電源機組一次調頻相互配合、接力動作。

快速頻率控制頻率維度需求:

正常頻段內(50土02H)，主要依賴常規水火電機組一次調頻及AGC進行。利用新能源參與電網頻率響應，在頻率維度上，安排新能源機組快速頻率響應與常規水、火電機組一次調頻相互配合、相互補強，確保大電網頻率質量。

考慮到光伏逆變器為電力電子器件，調節較靈活且無機械損耗，光伏電站快速調頻死區按照006Hz(方式1)設置，同時為了避免風機獎葉控制系統頻繁調節造成機械磨損，風電場快速調頻死區按照士010HZ(方式2設置。

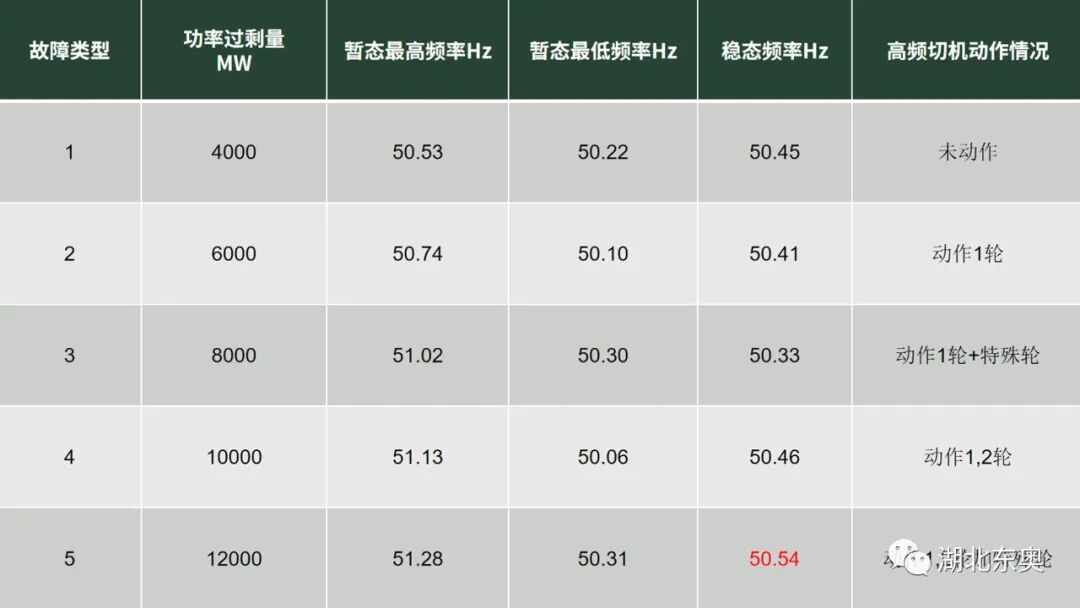

直流群閉鎖，聯絡斷面C越穩定極限解列，則解列后獨立的區域A高頻問題突出，尤其是隨著慣量低的風電接入?yún)^(qū)A占比的增加。仿真分析了風電接入下不同功率過程量的原高周切機動作及頻率恢復情況。

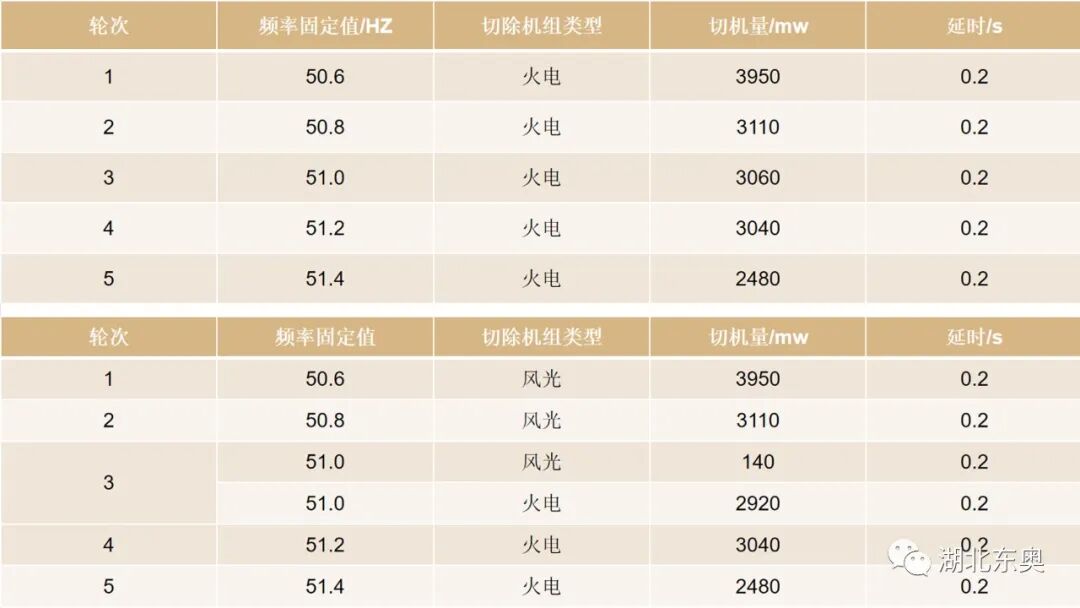

按“優先切風光”、“均勻切風光與火”原則對初始高頻切機方案進行輪次替代，制定3種計及風光隨機波動的風光火聯合高頻切機改進方案。

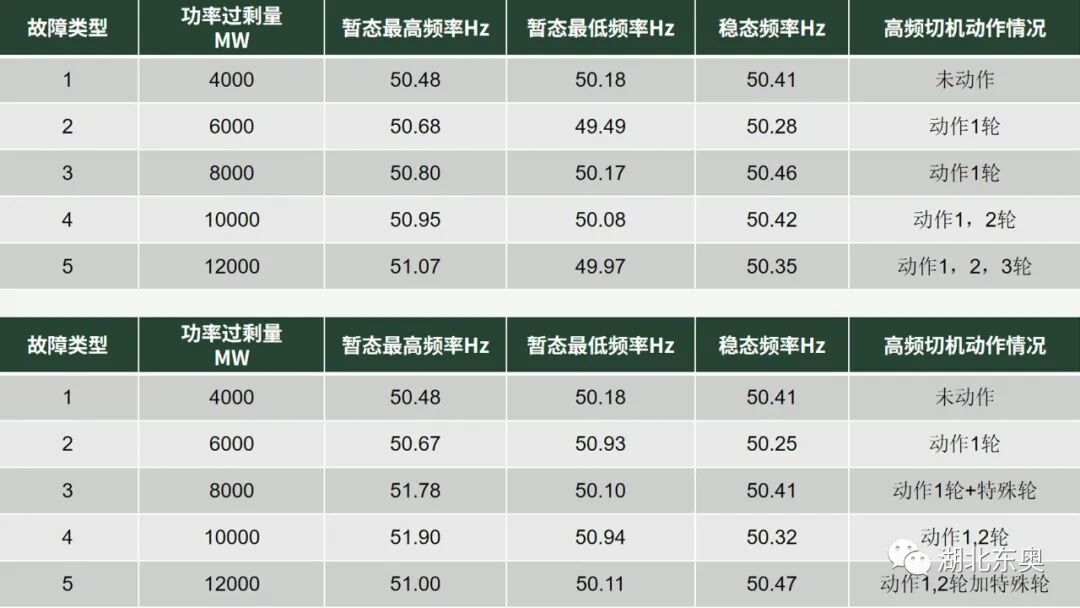

對比原方案與改進方案1:

1、故障2至故障4初始方案與改進方案動作輪次相同，但相同故障下改進方案的穩態頻率低于初始方案，且頻率恢復穩定所需時間更短。

2、故障5改進方案比初始方案少動作一輪，切機量將小于優先切火電，降低維穩代價。
